筆電風扇清潔 + 更換散熱膏 心得記錄

-

這篇是紀錄第一次幫筆電清潔風扇和塗抹新的散熱膏，加上一些心得和注意事項給未來需要拆機時的提醒。

先前由於筆電發生過熱自動斷電關機的情形，決定將兩年沒清灰的輕薄筆電做個大掃除!

隨便一查就知道筆電風扇和散熱模組若能定期清潔保養的話，筆電能比較涼，凍比較久~

剛好我的筆電品牌MSI正舉辦2022春季健檢活動(3/1-3/31)，無論有沒有過保都能送去免費健檢，有八大健檢項目包含散熱模組保養，感覺很貼心。

但我最終決定自己DIY的原因是:

1. 我只單純需要清風扇跟散熱模組保養。

2. 考量時間跟距離等因素(到府收送含運送時間估計要5-7天)。

3. 根據筆電型號搜索看了拆機影片，覺得不難(感謝網友拍的影片)。


準備工具

知道該怎麼做之後，準備以下工具:

十字螺絲起子、塑膠撬片、吹塵球、小支毛刷、散熱膏、*散熱墊片、酒精擦。

(塑膠撬片我是用塑膠會員卡代替，把其中一個角稍微削薄一點，更容易插進機殼~)

工具備齊就能開拆，我的筆電型號是MSI Modern 15，參考拆機影片 :

MSI Modern 15 A10RAS 231 Tear Down Disassembly

MSI Modern 15 A/Summit B15 Series SSD & RAM Upgrade Tutorial

有幾個地方要注意:

1. 拆機前要先斷開所有電源，因為是內置式電池，拆機之前先EC重置(拿迴紋針戳壓背板的重置孔約20秒)。

2. 拆下的所有螺絲最好用收納盒歸類放在一旁。

3. 塑膠撬片撬動的位置。

4. 背板拆開後，在其他拆卸或安裝動作之前，需先將內置式電池電源排線移除。

5. 電池排線的拆卸技巧，

6. 拆卸風扇及散熱模組前，要先將其電源排線移除，我的筆電有兩個風扇，兩個電源排線都要移除。

7. 這台筆電風扇和散熱銅管整個是連在一塊的模組，不能單拆開，需要整組拿出來清潔。


拆解照片:

1. 剛打開背板的模樣，兩年灰塵真是驚(噁)人

2. 拆卸下來的風扇散熱模組

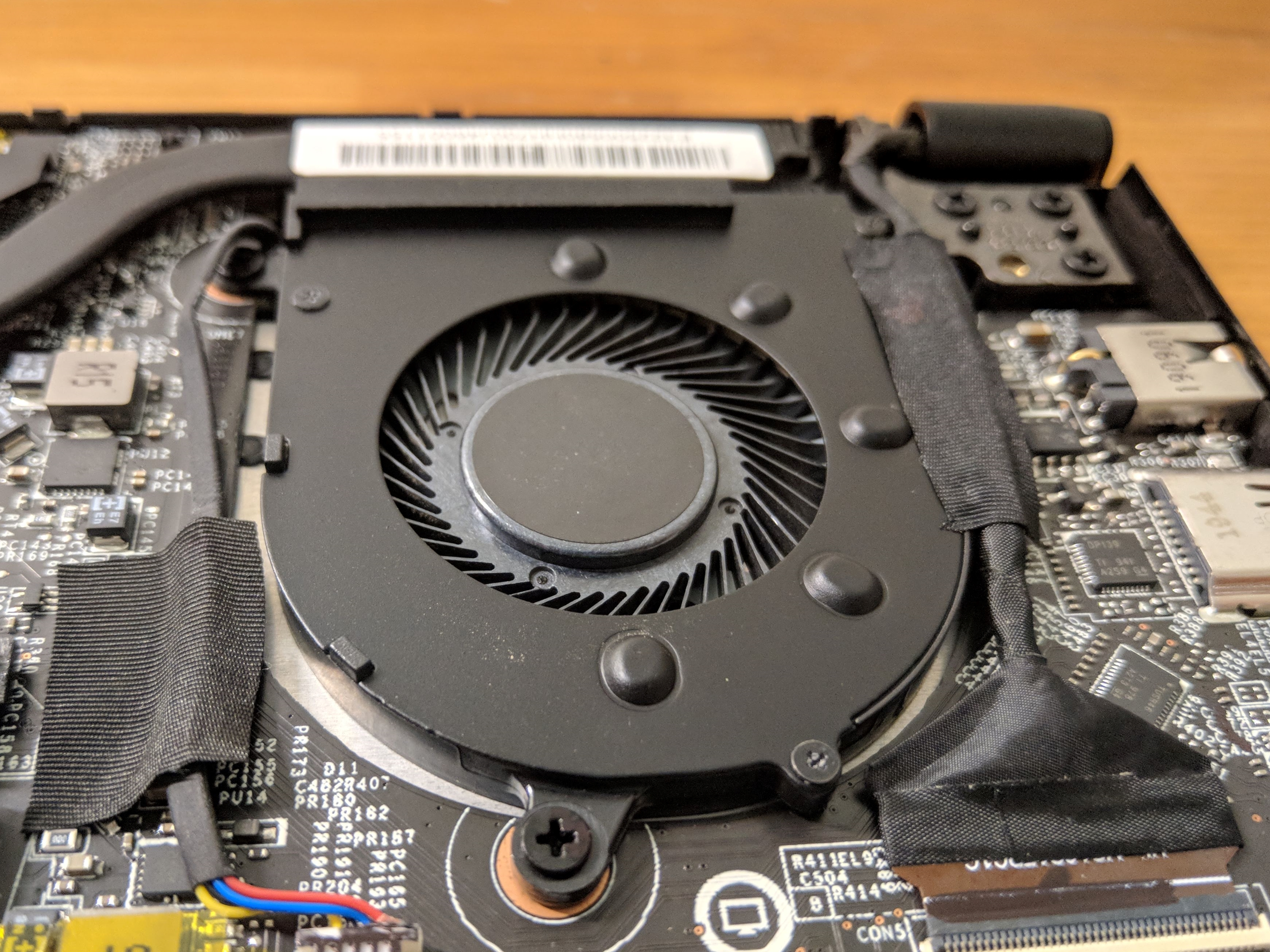

3. 風扇清潔前後對比

Before

After

Before

After

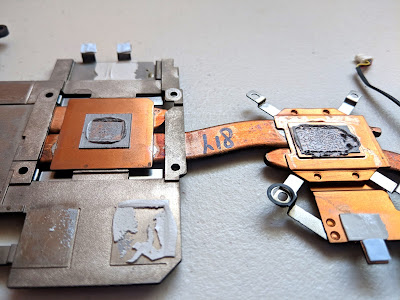

4. 散熱模組底下的樣子

左GPU、右CPU晶片


從形狀看得出原廠使用的是一種導熱/散熱貼片，而不是散熱膏，摸起來像黏土，用酒精擦把它擦乾淨，晶片和散熱模組背面都要擦喔!

擦乾淨的GPU、CPU晶片

*可以看到四周還有其他散熱墊片，在拆卸散熱模組時碎裂了，但我沒買新的散熱墊片，於是就不管它，照樣裝回去😅
散熱墊片大約0.5mm厚。

由於我犯了塗好散熱膏之後就想趕快把散熱模組裝回去的病，所以沒拍到散熱膏塗好的樣子orz，就照著使用說明盡量均勻的抹平。我使用的是網路上討論滿多的利民TF8散熱膏:


5. 大功告成

把清好的組件裝回去，依序接回風扇電源排線、電池電源排線。


效果:

(都有用筆電支架)

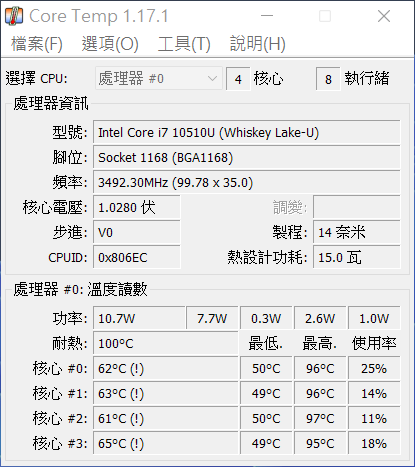

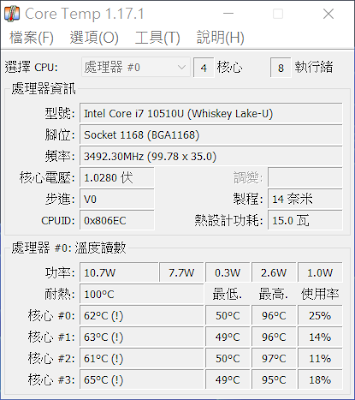

之前的溫度表現

2022/03/11

2022/03/11

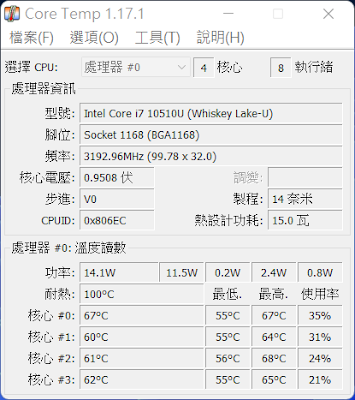

風扇清潔+換散熱膏之後的溫度表現

2022/03/15

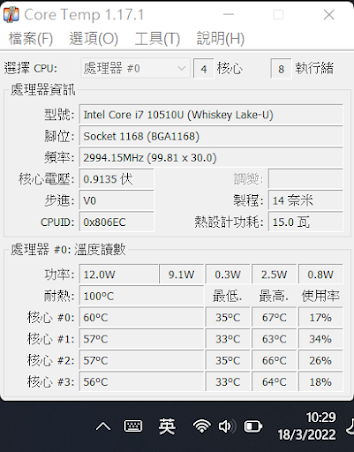

2022/03/18


Fin.
